共模干擾指的是干擾電壓在信號線及其回線(一般稱為信號地線)上的幅度相同，這里的電壓以附近任何一個物體(大地、金屬機箱、參考地線板等)為參考電位，干擾電流回路則是在導線與參考物體構成的回路中流動，今天為大家介紹單片機中共模干擾的抑制方法有哪些。

        單片機中共模干擾的抑制方法：

        1.平衡對稱輸入

        在設計信號源時盡可能做到平衡和對稱，否則會產生附加的共模干擾。

        2.選用高質量的差動放大器

        要求差動放大器具有高增益、低噪聲、低漂移、寬頻帶等特點，以便獲得足夠高的共模抑制比。

        3.良好的接地系統

        接地不良時將形成較明顯的共模干擾。如沒有條件進行良好接地，不如將系統浮置起來，再配合采用合適的屏蔽措施，效果也不錯。

        4.系統接地點的正確連接

        單片機應用系統中存在的地線有：數字地、模擬地、功率地、信號地和屏蔽地。如何處理這些地線是設計中必須注意的一個問題。

        (1)一點接地和多點接地的應用原則

導線的長度寬度與電流關系

        ①一般高頻電路應就近多點接地，低頻電路應一點接地。在高頻電路中，地線上具有電感，因而增加了地線阻抗，而且地線變成了天線，向外輻射噪聲信號，因此，要多點就近接地。在低頻電路中，接地電路若形成環路，對系統影響很大，因此應一點接地。

        ②交流地、功率地與信號地不能公用。流過交流地和功率地的電流較大，會造成數毫伏、甚至幾伏電壓，這會嚴重地干擾低電平信號的電路，因此信號地與交流地、功率地分開。

        ③信號地與屏蔽地的連接不能形成死循環回路。否則會感生出電壓，形成干擾信號。

        ④數字地與模擬地應分開，最后單點相連。

芯片的布置

        (2)印制板的地線布置

        印制電路板的地線主要是指TTL、COMS芯片的接地。印制板中的地線應成網狀，而且其它布線不要形成環路，特別是電路外圍的環路。

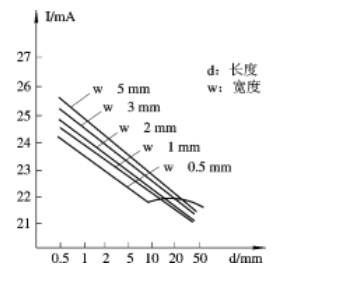

        印制板上的接地線根據電路通路最好逐漸加寬，并且不小于3 mm。圖示出了導線的長度、寬度和允許電流值之間的關系。

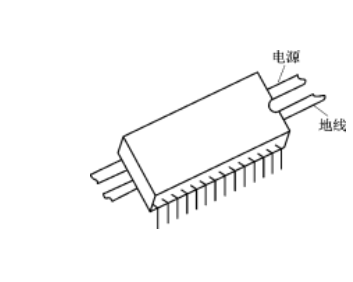

        當安裝大規模集成電路芯片時，要讓芯片跨越平行的地線和電源線，這樣能減少干擾，如圖9.10所示。

        5.屏蔽

        用金屬外殼將整機或部分元器件包圍起來，再將金屬外殼接地，就能起到屏蔽的作用，對于各種通過電磁感應引起的干擾特別有效。屏蔽外殼的接地點要與系統的信號參考點相接，而且只能單點接地，所有具有同參考點的電路必須裝在同一屏蔽盒內。如有引出線，應采用屏蔽線，其屏蔽層應和外殼在同一點接系統參考點。參考點不同的系統應分別屏蔽，不可共處一個屏蔽盒內。

        拓展閱讀：如何識別共模干擾編輯

        1、從干擾源判斷：雷電、附近發生的電弧、附近的電臺或其它大功率輻射裝置在電纜上產生的干擾是共模干擾。

        2、從頻率上判斷：共模干擾主要集中在1MHz以上。這是由于共模干擾是通過空間感應到電纜上的，這種感應只有在較高頻率時才容易發生。但有一種例外，當電纜從很強的磁場輻射源(例如，開關電源)旁邊通過時，也會感應上頻率較低的共模干擾。

        3、用儀器測量：只要有一臺頻譜分析儀和一只電流卡鉗就可以進行測量、判斷了，判斷的步驟如下：

        將卡鉗卡在信號線或地線(火線或零線)上，記錄下某個感興趣頻率(f1)的干擾強度;

        將卡鉗同時卡住信號線和地線， 若能觀察到(f1)處的干擾，則(f1)干擾中包含共模干擾成份，要判斷是否僅含共模成份，進行步驟三的判別;

        將卡鉗分別卡住信號線和地線，若兩根線上測得的(f1)干擾的幅度相同，則(f1)干擾中僅含共模成份;若不相同，則(f1)干擾中還包含差模成份。

        以上介紹的硬件抗干擾措施是十分必要的，它給單片機應用系統創造了一個基本“干凈”的工作環境。但硬件措施還不能達到100%的防患效果，配合各種軟件抗干擾措施也是十分必要的。
